花子の図面に文字を入力するには、まず文字枠を作成します。
描画パレットの［詳細］をクリックすると、作成する文字枠の詳細を設定できます。
画面を簡易表示に切り替えると、文字枠は緑色の点線枠で表示され、枠内の文字は表示されません。
■操作
- 描画パレットの
［横組文字枠作成］をクリックします。
縦書きの文字枠を作成する場合は、描画パレットの
［縦組文字枠作成］をクリックします。 - フォントや文字サイズを指定して入力したい場合は、カラースタイルパレットの［文字シート］で、フォントと文字サイズを設定します。
文字ツールボックスの［フォント］や［フォントサイズ］でも設定できます。 また、描画パレットの［詳細］をクリックして、［文字枠スタイル］ダイアログボックスの［フォント］シートでも設定できます。
- 文字枠の始点でマウスのボタンを押します。
- 押したままマウスを動かし、文字枠の横に表示される行数・列数を目安に、終点でボタンを離します。
文字枠が作成されます。
- 文字を入力します。

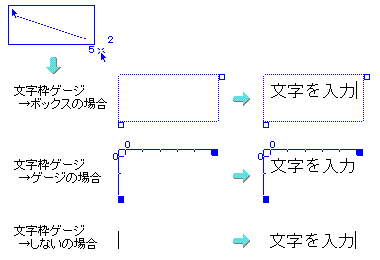

文字枠は、文字枠ゲージを目安に作成します。
この文字枠ゲージは、ボックス状・ゲージ状と種類を変えられます。
好みや、描く図形などに合わせて切り替えます。
●こんなときは
- 文字枠ゲージの種類を変える
文字枠ゲージは、オプションパレットの［文字枠ゲージ］で種類を切り替えられます。
オプションパレットは、セットアップ直後は、クリップウィンドウのシート2に配置されています。
