図形を拡大縮小します。
マウスで自由に拡大縮小できるほか、数値を指定して正確に拡大縮小することもできます。

■操作

1. 描画パレットの［図形の選択（拡大／縮小）］をクリックします。
2. 拡大または縮小したい図形を選択します。

   選択した図形に、8個のマークが表示されます。

3. マークにポインタを合わせ、ポインタがの状態でマウスのボタンを押します。
4. ボタンを押したままマウスを動かし、拡大・縮小したい位置でボタンを離します。

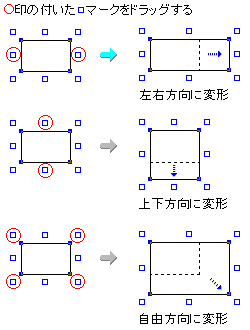

操作するマークの位置によって、変形方向は異なります。

●こんなときは

• 相似形に拡大・縮小する
  Shiftキーを押しながら四隅のマークをドラッグします。
• 元図をそのまま残す
  拡大・縮小位置を決定するときに、Ctrlキーを押しながらマウスのボタンを離します。

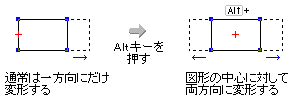

• 図形の中心を拡大・縮小の中心にする
  マークをドラッグするときにAltキーを押すと、図形領域の中心が拡大・縮小の中心になります。



• 数値を指定して、正確に拡大縮小する


  →長さや拡大・縮小率を数値で指定して拡大・縮小する

  →等間隔に拡大・縮小した図形を連続して描く
