クリップウィンドウに、パレットトレイや各種パレットを配置します。
複数のシートを切り替えながら、各パレットの機能を利用できます。
各シートは、表示／非表示を切り替えたり、並びやシート名を変更したりできます。
好みに合わせてクリップウィンドウをカスタマイズできます。
ガイドインフォやブラウザを、シートの背景として表示することもできます。
※クリップウィンドウは画面右側に配置されます。位置を変更することはできません。
●こんなときは
- クリップウィンドウをセットアップ直後の状態に戻す
クリップウィンドウの
［メニュー］をクリックし、表示されるメニューから［クリップウィンドウの初期化］を選択します。
シートの並びやパレットの配置・サイズなどが、セットアップ直後の状態に戻ります。
■クリップウインドウを表示する／閉じる
クリップウィンドウを表示します。
図面の領域を広げたいときは、クリップウィンドウを閉じます。
■操作
●クリップウィンドウを表示する
- ［表示-画面表示切替-クリップウィンドウ表示］を選択します。
画面右側にクリップウィンドウが表示されます。
※ツールボックスを通常の状態で表示している場合は、
［クリップウィンドウ］をクリックするのも同じ機能です。
●クリップウィンドウを閉じる
クリップウィンドウを閉じるには、次の方法があります。
- クリップウィンドウのをクリックして表示されるメニューから［閉じる］を選択する
- もう一度［表示-画面表示切替-クリップウィンドウ表示］を選択する
- ツールボックスを通常の状態で表示している場合は、［クリップウィンドウ］をクリックする
■クリップウインドウのサイズを変える
クリップウィンドウのサイズは、自由に変更することができます。
必要に応じて最小化することもできます。
クリップウィンドウを最小化すると、画面の右端にシート名の表示だけが残ります。
図面の領域を広げたいときに利用します。
図面を最大化しているときは、画面右側を起点として、左側にだけサイズを調整できます。
■操作
●最小化する
クリップウィンドウを最小化するには、次の方法があります。
- クリップウィンドウ上部左端の、
［最小化する］をクリックする - クリップウィンドウの、選択されているシートのタブ上をクリックする
●自由にサイズを変える
- クリップウィンドウの左端にポインタを合わせます。
- ポインタの形が
に変わったら、マウスのボタンを押したまま任意の大きさになるまでドラッグします。
ボタンを離したところで、大きさが確定します。
●こんなときは
- 元の大きさに戻す
最小化しているときは、画面右端上部の
をクリックするか、選択されているシートのタブ上をクリックすると、元の大きさに戻ります。
自由にサイズを変更していた場合は、サイズを広げたときと同様にして、右方向にマウスをドラッグします。
元の大きさの位置までドラッグしたら、境界線が動かなくなるので、マウスのボタンを離します。
- クリップウィンドウを最小化しているときに、パレットの機能を利用する
クリップウィンドウを最小化しているときは、画面右端上部のの下に表示される
をクリックすると、パレットの一覧が表示されます。
使用したいパレットをクリックして、パレットを呼び出します。

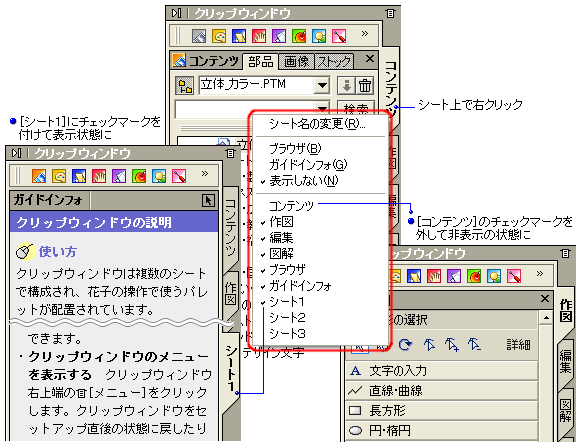

■シートの表示／非表示を切り替える
クリップウィンドウは、最大9枚まで表示できます。
使い勝手に合わせて、シートの表示／非表示を切り替えます。
■操作
- クリップウィンドウのシートのタブ上で右クリックします。
クリップウィンドウの、シート操作に関するメニューが表示されます。
- 非表示にしたいシートのシート名をクリックして、チェックマークを外します。
表示したいシートは、チェックマークが付いた状態にします。
シート名をクリックするたびに、シートの表示／非表示が切り替わります。
※セットアップ直後は、次のシートが表示され、各シートには次のパレットが配置されています。
［シート1］［シート2］［シート3］は非表示になっています。
| シート名 | 配置されているパレット | 背景の設定 |
|---|---|---|
| コンテンツ | コンテンツ | 表示しない |
| 作図 | 作図 | 表示しない |
| 編集 | スクロール・カラースタイル・変形・オプション | 表示しない |
| 図解 | 図解 | 表示しない |
| ブラウザ | --- | ブラウザ |
| ガイドインフォ | --- | ガイドインフォ |
■シート名を変更する
クリップウィンドウの各シート名は、自由に変更することができます。
※セットアップ直後に付けられている、「コンテンツ」などのシート名も変更できます。
■操作
- クリップウィンドウの、シート名を変更したいタブ上で右クリックします。
クリップウィンドウの、シート操作に関するメニューが表示されます。
- ［シート名の変更］をクリックします。
［シート名の変更］ダイアログボックスが表示されます。
- ［シート名］に、全角・半角を問わず20文字以内で、変更するシート名を入力し、［OK］をクリックします。
変更したシート名が、シートのタブ上に表示されます。

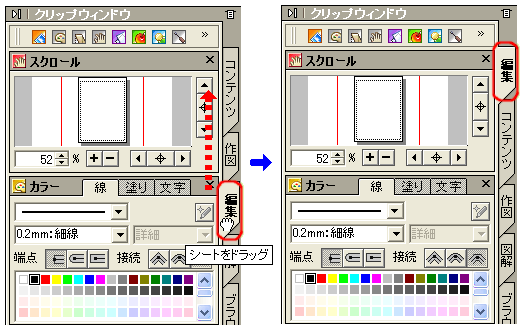

■シートの並びを変更する
クリップウィンドウのシートの並びも、自由に変更できます。
利用する順番に並べるなど、使い勝手に合わせて変更します。
■操作
- クリップウィンドウの、並びを変えたいシート名のタブ上で、マウスのボタンを押します。
シートが切り替わり、ポインタの形状が変化します。
- ボタンを押したまま、変更したい位置までシートをドラッグします。
- 位置が決定したら、マウスのボタンを離します。
シートが並び替わります。
■シートの背景を決める
クリップウィンドウの各シートに表示する、背景の種類を選択します。
パレットの配置などと合わせて、どの背景を配置しておくかを決めます。
- ブラウザ
シートにブラウザを表示します。
- ガイドインフォ
シートにガイドインフォを表示します。
- 表示しない
空白のシートになります。
シートの上にパレットを配置すると、パレットのサイズにあわせて、背景の表示領域が狭くなっていきます。
■パレットを配置する
パレットトレイやパレットは、クリップウィンドウ上にドロップすると、クリップウィンドウ内に配置されます。
パレットは、ドロップした位置に挿入されます。
ただし、パレットトレイは、必ず一番上の位置に配置されます。
クリップウィンドウ内では、パレットのサイズは、上下にだけ変えることができます。
