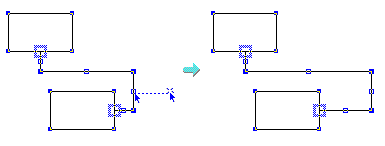

カギ型コネクタの各頂点や線分の中点に表示される
をマウスでドラッグして、変形することができます。
また、ドラッグする点によって、次のような変形が行えます。
- コネクタ端点の隣の頂点をドラッグ
…コネクタ末端の線分の中点から折り曲げられるように変形されます。
- Ctrlキーを押しながら頂点をドラッグ
…両側の線分の中点から折り曲げられるようにして変形されます。
- コネクタ末端の線分の中点をドラッグ
…線分の中点に頂点を２つ追加して、末端から遠い方の頂点をドラッグするように変形されます。
- Ctrlキーを押しながらコネクタの中点をドラッグ
…中点と左右の頂点との中点から折り曲げられるようにして変形されます。
- 末端の線分の中点をドラッグ
…頂点や中点を追加して変形されます。
