作成したブロック図形に文字を入力します。
ただし、ブロック数が多くなると文字が読みづらくなるので、文字量には注意します。

※図解パレット［ブロック図形］シートの［アウトライン］で、キーワードをまとめて入力することもできます。

■操作

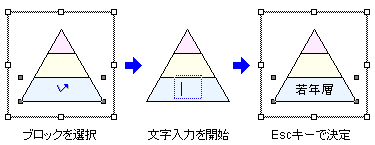

1. 文字を入れたいブロックを1つだけ選択します。

   →ブロック図形内のブロックを選択する

2. 文字入力を開始します。または、日本語入力をオンにします。

   押したキーに対応する文字が入力された状態で、文字枠が開きます。
   日本語入力をオンにした場合は、日本語の入力ができる状態になって、文字枠が開きます。

3. 文字入力完了後、Escキーを押します。

   文字枠が閉じ、入力した文字列が、ブロックの中央に配置されます。



ブロックに入力した文字の、ブロックに対する配置は常に固定です。 基本的に、上下左右の中央に配置されます。
ただし、縦棒型／横棒型は、次の位置に配置されます。

• 縦棒型
  上下の配置は、図の位置からの上揃えになります。また、文字枠は下方向に伸びます。
• 横棒型
  左右の配置は、図の位置からの右寄せになります。文字枠は左方向に伸びます。

●こんなときは

• ブロックに入力した文字列を編集する
  次の方法で文字列を編集します。
  • ブロック図形が選択されている状態で、文字枠をクリックする

    文字枠が開き、クリックした位置に最も近い位置にカーソルが移動します。


  • 文字が入力されているブロックが1つだけ選択された状態にして、入力したい文字キーを押す

    文字列の最後尾に、押したキーに対応する文字が追加されます。
