クリップウィンドウの作図パレットを使って、図形を描画することができます。
描画パレットの機能のうち、図形描画に関する機能が作図パレットに表示されます。
描画パレットとは違い、すべての機能が一覧されます。ボタンを押し続けて、別の機能に切り替えるという操作が必要ありません。

■操作

1. 作図パレットを表示します。

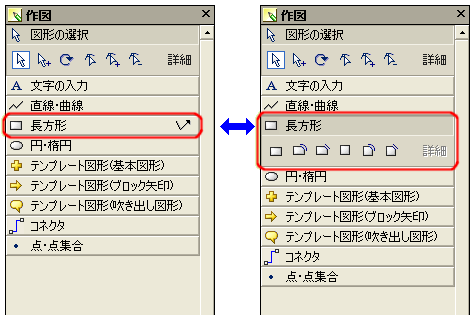

2. 使いたい機能のグループ名をクリックし、機能の一覧を表示します。


   クリックするたびに、機能の一覧の表示／非表示が切り替わります。

3. 機能の一覧から、利用したい機能をクリックします。
4. 詳細を設定する場合は、機能の一覧の右端にある［詳細］をクリックします。

   描画パレットの［詳細］と同様に、各機能の詳細を設定するダイアログボックスが表示されます。
   必要に応じて詳細を設定し、［OK］をクリックします。

5. 図形を描画、または選択します。

※パレットトレイの［作図パレット］、または［表示-パレット-作図］を選択するのも同じ機能です。

●こんなときは

• 図形の色や線種・塗りなどを設定・変更する
  図形の色や線種・塗りなどの設定は、カラースタイルパレットで設定・変更します。
  図形描画時には、その時点で設定しているカラースタイルパレットの設定内容が反映されます。図形描画後に、変更したい図形を選択して、カラースタイルパレットの設定を調整します。


  ※カラースタイルパレットは、セットアップ直後は、クリップウインドウの［編集］シートにあります。

▲ページの先頭へ戻る

▼作図パレットで描ける図形

作図パレットには、各グループに次の描画機能が割り付けられています。

▲ページの先頭へ戻る
