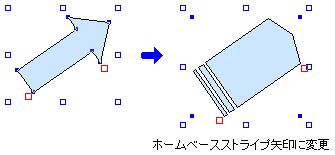

選択している図形を、ほかの種類の図形に置き換えます。
元の図形と同じ位置、同じサイズに置き換わります。
線の種類や塗りつぶしの色などの属性は、選択している図形が１個、または同じ属性の図形を複数選択している場合は、元図のものを引き継ぎます。
違う属性の図形を複数選択している場合や、元図に属性が設定されていない場合は、描画用の属性を反映します。
※図形の幅や高さがない図形（水平線・垂直線）は置換できません。
■操作
- 変更したい図形を選択します。
●メニューから置き換える
- 右クリックし、表示されたメニューから［選択図形の変更］を選択します。
サブメニューに、置き換えることのできる図形の種類がグループごとに表示されます。
- 目的の図形のあるグループを選択し、置き換えたい図形の種類を選択します。
選択した図形に置き換わります。
●ダイアログボックスから選択する
- ［図形-置換-図形で置換］を選択します。
［図形で置換］ダイアログボックスが表示されます。
- 目的の図形のあるグループのシートに切り替えます。
- 一覧から、置き換えたい図形を選択します。
選択した図形に置き換わります。
- 幅のある矢印の、置換前の回転角度と同じ角度を保つ
置換対象が幅のある矢印の場合は、同じ角度を保って置換することができます。
次のどちらかで設定を切り替えてから置換します。
- オプションパレットの［角度を揃えて置換］を［する］に切り替える
- ［図形で置換］ダイアログボックスで、［矢印同士は角度を揃えて置換する］を
にする
［ブロック矢印］で描画できる矢印どうしです。それ以外の図形は、回転角度を引き継ぐことはできません。
- イメージデータや部品・参照図形で置き換える
［図形で置換］ダイアログボックスで、
［イメージで置換］／
［部品で置換］／
［参照図形で置換］をクリックします。
または、［図形-置換-イメージで置換／部品で置換／参照図形で置換］を選択します。
