オートチャートでは、囲み図形やコネクタの有無などは、スタイルにあらかじめ登録されています。
スタイルに登録されていない囲み図形や、コネクタの設定を変えた図解に仕上げたいときは、図形やコネクタの設定を部分的に変更します。
■囲み図形−図形の変更−
［アウトライン］に入力した項目の1つ1つは、情報をまとめたグループであることがわかるように、図形で囲まれます。
花子では、テンプレート図形として用意されているほとんどの形を、囲み図形の枠として利用することができます。
なお、図解にしたときの囲み図形の意味や適用する範囲は、ある程度決まっています。
利用する目的やねらいに応じた種類を選択します。
■操作
- 囲み図形の形を変更する図解を選択し、図解パレットを表示します。
【すべての囲み図形を変更する】
［図形の変更］をクリックします。
［図形の変更］ダイアログボックスが表示されます。
- 使用する図形を、［基本図形］〜［爆発と巻］シートを切り替えて選択し、［OK］をクリックします。
適用しているスタイルの設定はそのままで、囲み図形の形だけが置き換わります。
［アウトライン］の、項目の左側に表示されている小図形の形にも反映されます。
【一部の囲み図形を変更する】
- ［アウトライン］の、項目の左に表示される小図形上でクリックします。
- メニューが表示されるので、図形のグループを選択して、目的の図形を選択します。
適用しているスタイルの設定はそのままで、部分的に変更した囲み図形の形だけが置き換わります。
選択した小図形の形にも反映されます。
※すべての囲み図形を置き換える操作は、
をクリックし、パレットメニューから［図形の変更］をクリックするのも同じ機能です。
図解では、囲み図形の大きさが重要になります。この大きさによって、項目の重要度や量などを表します。
全体のバランスを考えて、意味が同じものは、大きさが一定になるようにします。
通常は、スタイルどおりのバランスで利用します。バランスを変更したいときにだけ、通常の図形と同じように、拡大・縮小して調整します。
●こんなときは
- スタイルに登録されている囲み図形に戻す

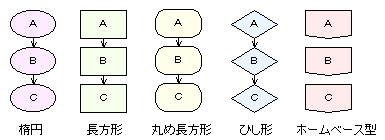

小図形上でクリックし、表示されたメニューから［スタイルの図形］を選択します。 - よく利用される囲み図形の意味や適用する範囲
- 楕円
抽象的な概念や、実体のないものなどを表すときに使用します。
- 長方形・丸め長方形
最も基本的で、利用場面の多い図形です。
処理や作業、組織や部署などを表したり、具体的な概念などを表すときに使用します。
- ひし形
作業フロー内などでの、判断を表すときに使用します。
- ホームベース型
処理や作業フローに、方向をプラスした表現にしたいときに使用します。
- 楕円
■図形をつなぐ関係線−コネクタ−
図解では、配置した各図形のつながりや、互いの関係や作業の流れを表すために、「関係線」と呼ぶ線で、各図形をつなぎます。
この線を、矢印付きにするかしないかは、表現したい意味やねらいに応じて決めます。
花子で用意されているスタイルでは、全体のデザインに合わせて、コネクタの有無や形も設定されています。
変更したいときにだけ、個別にコネクタの設定を調整します。
■操作
- コネクタの設定を変更する図解を選択し、図解パレットを表示します。
- ［アウトライン］の［コネクタ］で、各図形をコネクタで結ぶか結ばないかを選択します。
［コネクタ］をクリックして、
／
を切り替えます。
コネクタがないスタイルに対してコネクタを付ける場合はに、逆の場合はにします。
- コネクタを変更する場合は［詳細］をクリックします。
［コネクタ属性の設定］ダイアログボックスが表示されます。
- 矢印の種類や長さ・オフセットなどを設定します。
- 設定が完了したら［OK］をクリックします。
適用しているスタイルの設定はそのままで、各図形が選択したコネクタで結ばれます。
図解では、関係線の太さや線種も重要になります。線の太さや線種によって、関係の強弱を表します。
一般に、強い結びつきには太い実線を、弱い場合には点線を使います。細い実線は、それ以外のつながりや引き出し線などで使用します。
［オートチャート］のコネクタは、通常のコネクタと同じように、線種・線幅を変更できます。
●こんなときは
- 各図形を1つずつつなげる
［オートチャート］で作成・編集した図解を選択して、新たにコネクタを描いて各図形を1つずつつなげることができます。
接続元になる図形上の、コネクトポイントにポインタを合わせます。
強調して表示されるコネクトポイントでクリックして、接続先の図形のコネクトポイントまでドラッグします。
- 幅のある矢印を使って互いの関係を表す
直線型の矢印コネクタは、場合によっては印象が弱くなります。
幅のあるコネクタを併用することで、矢印自体に別の役割を持たせたり、メリハリを付けたりすることができます。
図解パレットの［詳細］をクリックし、コネクタの種類やスタイルを設定します。
