テンプレート図形を使って、縦または横方向の巻物型を描きます。
描いた巻は、あとから変形することもできます。

→テンプレート図形を使った吹き出し図形を変形する

• 巻を描く−端点から−
• 巻を描く−中心から−
• 巻の大きさを設定して描く
• 巻の裏側の塗り

■巻を描く−端点から−

■操作

1. 描画パレットの［吹き出し図形］をクリックします。


   吹き出し図形のツールボックスが表示されます。
   描画パレットの［基本図形］上でマウスのボタンを押し続けると、［吹き出し図形］に切り替えられます。

2. 巻の種類（・）を選択します。
3. 描画パレットの［詳細］をクリックします。


   ［描画方法］ダイアログボックスが表示されます。

4. ［方法］で［端点］を選択し、［OK］をクリックします。
5. 巻に外接する長方形の頂点でマウスのボタンを押します。
6. 押したままマウスを動かし、終点でボタンを離します。




●こんなときは

• 描いている途中（終点を決定する前）の図形をキャンセルする
  右クリックします。
• 文字の付いた巻にする
  通常の図形と同じように、巻にも文字を付けることができます。

  →図形に文字を入力する

▲ページの先頭へ戻る

■巻を描く−中心から−

1. 描画パレットの［吹き出し図形］をクリックします。


   吹き出し図形のツールボックスが表示されます。
   描画パレットの［基本図形］上でマウスのボタンを押し続けると、［吹き出し図形］に切り替えられます。

2. 巻の種類（・）を選択します。
3. 描画パレットの［詳細］をクリックします。


   ［描画方法］ダイアログボックスが表示されます。

4. ［方法］で［中心］を選択し、［OK］をクリックします。
5. 始点でマウスのボタンを押します。
6. 押したままマウスを動かし、終点でボタンを離します。




▲ページの先頭へ戻る

■巻の大きさを設定して描く

■操作

1. 描画パレットの［吹き出し図形］をクリックします。


   吹き出し図形のツールボックスが表示されます。
   描画パレットの［基本図形］上でマウスのボタンを押し続けると、［吹き出し図形］に切り替えられます。

2. 巻の種類（・）を選択します。
3. 描画パレットの［詳細］をクリックします。


   ［描画方法］ダイアログボックスが表示されます。

4. ［巻の大きさ］［方法］を設定し、［OK］をクリックします。
5. 始点でマウスのボタンを押します。
6. 押したままマウスを動かし、終点でボタンを離します。




▲ページの先頭へ戻る

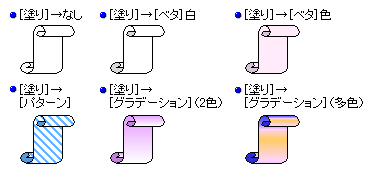

■巻の裏側の塗り

巻の裏側の影の部分の色と塗りは、巻の色を決めると自動的に決まります。 別々に設定することはできません。
パターン・グラデーションは無効になり、巻の色を少し暗くした、ベタ塗りになります。

▲ページの先頭へ戻る
