ベジエ曲線を使うと、なめらかな曲線でイラストを作成することができます。 また、描画したあとからでも、簡単に修正をすることができます。
ここでは、ベジエ曲線でハートを描く方法を紹介します。

ベジエ曲線に慣れないうちは、下絵を利用すると、ボタンを離すタイミングなど、操作のコツがつかみやすくなります。
ハートの部品など、下絵にする部品や図形を別のプレーンに呼び出して、その曲線を目安にして操作の練習をします。

• 下絵にハートの部品を呼び出す
• ベジエ曲線でハートを描く

■下絵にハートの部品を呼び出す

ハートの部品を探して、ベジエ曲線を描くプレーンとは別のプレーンに呼び出して下絵に利用します。
入力プレーンを切り替えてから、部品を呼び出します。

■操作

【手順1】入力プレーンを切り替える

1. 画面下部の［Aプレーン］をクリックします。

   プレーン名の一覧が表示されます。
   ここでは、入力プレーンをBプレーンに切り替えます。

2. 一覧で［B］をクリックします。

   入力プレーンがBプレーンに切り替わり、画面下部の表示も［Bプレーン］になります。
   以降の操作では、Bプレーンに図形などが描画されます。

【手順2】ハートの部品を探して、呼び出す

1. クリップウィンドウの［コンテンツ］シートをクリックするなど、コンテンツパレットを表示し、［部品］シートに切り替えます。
2. 検索文字列を入力する欄に「ハート」と入力し、［検索］をクリックします。

   部品が検索されます。
   該当する部品が見つかったら、部品一覧にハートの部品だけが表示されます。



3. シンプルなハートを選択し、そのまま図面上までドラッグし、任意の位置でマウスのボタンを離します。

   ハートの部品が図面に呼び出されます。

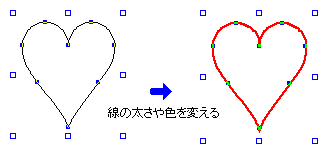

4. 必要に応じて、線の色や太さをカラースタイルパレットで変更して、参照するときに見やすくしておきます。



【手順3】入力プレーンを元に戻す

1. 画面下部の［Bプレーン］をクリックします。
2. 一覧で［A］をクリックします。

   入力プレーンがAプレーンに切り替わり、画面下部の表示も［Aプレーン］になります。
   元の状態に戻り、以降の操作では、Aプレーンに図形などが描画されます。

●こんなときは

• 部品一覧を、検索する前の状態に戻す
  部品ファイル名の左横の［戻る］をクリックします。
  検索する前に表示していた部品一覧に戻ります。
• 下絵として呼び出したハートの部品を選択できないようにする
  下絵として呼び出したハートの部品を、選択できないようにすることもできます。
  プレーンを切り替えるときに［詳細］を選択すると、［プレーンの設定］ダイアログボックスが表示されます。
  ［A］の入力が選択されている状態で、［B］の［選択］をにします。
  Bプレーンに入力された図形は、表示はされますが、選択できない状態になります。


▲ページの先頭へ戻る

■ベジエ曲線でハートを描く

ベジエ曲線を使ってハートを描きます。

→ベジエ曲線の各部の名称

■操作

【手順1】ベジエ曲線を選択する

1. 描画パレットの［ベジエ曲線］をクリックします。

【手順2】ハートの左側を描く

1. ハートの下になる部分を最初の固定点として、マウスのボタンを押したままドラッグします。

   固定点を中心に、方向線が伸びます。



2. そのままハートのカーブを描く方向へドラッグし、方向点でボタンを離します。

   カーブを描くための1つ目の方向線と方向点が決まります。



3. ハートのくぼんだところを2つ目の固定点としてポインタを移動し、マウスのボタンを押したままドラッグします。

   マウスのボタンを押したままドラッグすると、2つ目の固定点を中心に方向線が伸び、1つ目の方向線との間にハートのカーブ（セグメント）が描かれます。



4. カーブの大きさと形が決まったら、マウスのボタンを押したままCtrlキーを押します。

   左側のカーブ（セグメント）が決定され、2つ目の固定点を中心に、方向線が折れ曲がります。



   ※方向点を指定するときに、Ctrlキーを押しながら操作すると、固定点を中心に方向線を自由な方向・長さで折り曲げて、カーブの向きを変えることができます。

5. 左側2つ目の方向点と対称になる位置までポインタを移動し、Ctrlキーとマウスのボタンを離します。

   右側の1つ目の方向点・方向線が決定されます。



【手順3】ハートの右側を描き、仕上げる

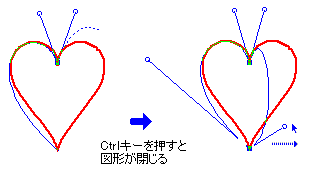

1. ハートの下になる部分までポインタを移動し、Ctrlキーとマウスのボタンを押したままドラッグして、方向線を延ばします。

   図形が閉じ、2つ目の方向点が決まります。 同時に方向線が伸び、1つ目の方向線との間にカーブ（セグメント）が描かれます。



   ※3つ目以降の固定点を指定するとき、Ctrlキーを押しながら操作すると、最初の固定点と自動的につながり、図形を閉じることができます。

2. Ctrlキーとマウスのボタンを押したまま、右側のカーブを整え、Ctrlキーとボタンを離します。

   ハートが完成します。



【手順4】下絵のハートを非表示にする

1. 画面下部の［Aプレーン］をクリックします。
2. 一覧で［詳細］をクリックします。

   ［プレーンの設定］ダイアログボックスが表示されます。

3. ハートの下絵を配置した、［B］の［表示］をクリックして にし、［OK］をクリックします。

   下絵のハートが非表示になります。



●こんなときは

• ベジエ曲線をあとから修正する
  修正したいセグメントの固定点を含む範囲を、［図形の選択（部分選択・変形）］ツールで指定します。 方向点・方向線・固定点などが表示されるので、修正したい固定点や方向点をドラッグして修正します。

  →ベジエ曲線のカーブを調整する
