部品を呼び出すときのマウス位置が、グリッドや、すでに描画している図形などにくっつかず、うまく配置できない場合があります。
部品を呼び出したときのマウス位置をグリッドなどに合わせたいときは、スナップの設定を変更します。

■操作

【［選択図形の4隅をスナップ］を無効にする】

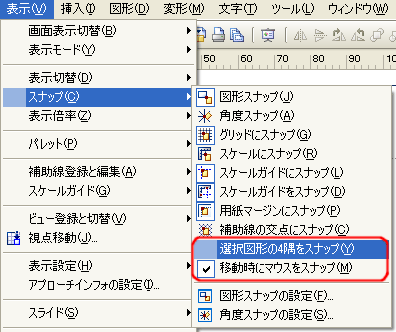

1. ［表示-スナップ］を選択し、［選択図形の4隅をスナップ］^*1 の設定を確認します。

   • ［選択図形の4隅をスナップ］のメニュー名の前にチェックマーク（レ）が付いている場合
     クリックしてオフにします。

   • ［選択図形の4隅をスナップ］のメニュー名の前にチェックマーク（レ）は付いていない場合
     表示されたメニュー外の場所でクリックし、メニューを閉じます。


【［移動時にマウスをスナップ］を有効にする】

1. ［表示-スナップ］を選択し、［移動時にマウスをスナップ］^*2 の設定を確認します。

   • ［移動時にマウスをスナップ］のメニュー名の前にチェックマーク（レ）が付いている場合
     表示されたメニュー外の場所でクリックし、メニューを閉じます。

   • ［移動時にマウスをスナップ］のメニュー名の前にチェックマーク（レ）は付いていない場合
     クリックしてオンにします。


上記のスナップの設定について、確認・設定が完了したら、部品を呼び出します。

*1 図形を移動しているときに、その図形の図形領域の左上・左下・右上・右下の4隅を、有効なスナップ位置に合わせるか合わせないかを切り替えます。

*2 図形を移動しているときに、マウスをスナップの候補にするかしないかを切り替えます。

※オプションパレットの［グリッドスナップ時、常にスナップ］が［しない］の場合、描画パレットの図形の選択ツールで［詳細］をクリックしたときの、次の設定によってはスナップしません。

• ［図形選択］シートの［1図形選択詳細］で、［選択範囲］の設定が極端に狭い場合

  →スナップ範囲について

？困ったときは

• 部品をいったん呼び出したあと、配置するときにグリッドなどにうまく合わない場合


  →マウスで図形移動中にスナップできない

  →花子のスナップ機能を使って、図形を正確な位置に描画・移動する
