カギ型や幅のあるコネクタは、頂点や線分の中点に表示されるマークや、各コネクタのに固有の編集ポイントをドラッグすることで、変形することができます。

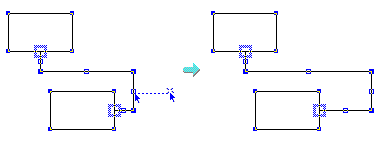

■カギ型コネクタの変形
カギ型コネクタでは、各頂点や線分の中点に表示される
のハンドルをマウスでドラッグして変形します。
ドラッグする点によって、次のような変形が行えます。
【頂点】
- 頂点をドラッグ
頂点の両側にある線分を、線分の角度を保ったまま、それぞれの垂線方向に変形します。 - コネクタ端点の隣の頂点をドラッグ
コネクタ末端の線分の中点から折り曲げるようにして変形します。 - Ctrlキーを押しながら頂点をドラッグ
両側の線分の中点から折り曲げるようにして変形します。
【中点】
- 中点をドラッグ
中点のある線分を、線分の角度を保ったまま、垂線方向に変形します。 - コネクタ末端の線分の中点をドラッグ
線分の中点に頂点を2つ追加して、末端から遠い方の頂点をドラッグするように変形します。 - Ctrlキーを押しながらコネクタの中点をドラッグ
中点と左右の頂点との中点から折り曲げるようにして変形します。 - 末端の線分の中点をCtrlキーを押しながらドラッグ
頂点や中点を追加して変形します。

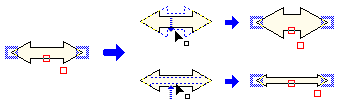

■幅のあるコネクタの変形
幅のあるコネクタは、軸の太さや矢先の角度など、描画したあとからマウスで調整することができます。
コネクトハンドルのほかに表示される、赤い
マークを動かして形を調整します。
ポインタの形が
に変わったところでマウスのボタンを押して、ドラッグします。
※コネクタの種類によって、赤いの表示位置などは異なります。
【幅付き直線】
- 軸幅
芯から遠ざけると軸幅は太くなり、芯に近づけると軸幅は細くなります。
【幅付き片矢印／幅付き両矢印】
- 軸幅：軸の中央
芯から遠ざけると軸幅は太くなり、芯に近づけると軸幅は細くなります。
- 矢先の角度・矢幅の倍率：矢羽の先
芯から遠ざけると矢幅は太く、角度も大きくなります。芯に近づけると矢幅は狭く、角度も小さくなります。
矢じりから遠ざけると角度が小さくなり、矢じりに近づけると角度が大きくなります。
【ホームベース型片矢印／ホームベース型両矢印】
- 軸幅：軸の中央
芯から遠ざけると軸幅は太くなり、芯に近づけると軸幅は細くなります。
- 矢先の角度：矢羽の先
矢じりから遠ざけると角度は小さく、矢じりが長くなります。矢じりに近づけると角度が大きく、矢じりが短くなります。
