BMP・GIF・JPEG・PNG形式の画像ファイルや、WMF・EMF形式のWindowsメタファイルは、画像枠（図面に画像ファイルを貼り付けるための枠）として、図面に貼り付けることができます。
画像枠として貼り付けると、画像をハートや花などの型で切り抜いて見せたり、GIFアニメーションを動画として見せたりすることができます。
※画像枠は、花子フォトレタッチで編集することはできません。花子フォトレタッチで編集できるデータとして挿入するときは、イメージ枠にします。
●こんなときは
- 貼り付けた枠の大きさや画像を、あとから変更する
■コンテンツパレットを使う
コンテンツパレットの［画像］シートを使って、画像枠として挿入できます。
ただし、切り抜きパターンは指定できません。図面に貼り付けたあとで、切り抜きパターンを指定します。
■切り抜きパターンを指定して貼り付ける
挿入メニューを使うと、ハートや花などの形で切り抜いた状態で、画像を貼り付けることができます。
■操作
- ［挿入-画像枠の作成-作成］を選択します。
［画像枠の作成］ダイアログボックスが表示されます。
一覧には、BMP・GIF・JPEG・PNG・WMF・EMF形式のファイルが表示されます。 - 挿入したい画像の［ファイル名］を選択します。
- ［切抜きパターン］の［パターン］の右端の▼をクリックし、一覧から切り抜きたい形を選択します。
パターンで切り抜かない場合は、［なし］を選択します。
- ［OK］をクリックします。
コンテンツパレットのパレットメニューの［挿入時のサイズ指定オプション］の設定によっては、［画像枠のサイズ指定］ダイアログボックスが表示されます。
- ［横］／［縦］で図面上の表示サイズを指定します。
必要に応じて、［解像度］の設定も変更します。 - 設定が完了したら、［OK］をクリックします。
選択した画像が、図面に貼り付けられます。
［切抜きパターン］でパターンを選択していた場合は、選択した型で切り抜かれた状態で、画像が貼り付きます。※［キャンセル］をクリックした場合は、画像が持つ表示サイズ・解像度のままで図面に貼り付きます。
●こんなときは
- 画像を貼り付けるときに、サイズ指定の画面が表示されないようにする
■切り抜きパターンの設定
切り抜きパターンは、画像枠を作成したあとから変更することができます。
対象の画像枠を選択し、［挿入-画像枠の作成-変更］を選択します。
画像ファイル自体を変更するほか、切り抜きパターンの設定だけを変更することもできます。

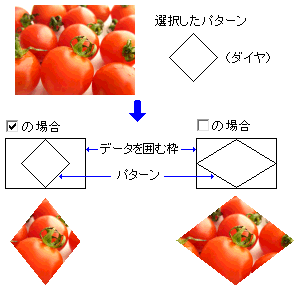

なお、設定画面の［相似形にする］のオン／オフの設定によって、データを拡大縮小した場合の、パターンの変倍のされ方が異なります。
見せ方に合わせて、オン／オフの設定を切り替えます。
にした場合
データを拡大縮小した場合、枠に収まる範囲で相似形に拡大縮小したパターンになります。
にした場合
データを拡大縮小した場合、データの枠に内接するように変倍されたパターンになります。
▼注意
- GIFアニメーションは、［切り抜きパターン］を［なし］以外に設定している場合、［表示-アニメーションを動かす］を選択しても動きません。
